Omschrijving
Bij V.B. = 1,0 kN/m2 op 10 m2
Maximale overspanning stalen dakplaten.
Doorbuigingseis: L/250
Staalkwaliteit: S320GD
Voorschrift: EN 1993-1-3
Gevolgklasse CC1 (YPB = 1,1 / YVB = 1,35)
Permanente belasting Hardschuim-Isolatie.
| Profielplaattype | Dikte (mm) | Staalplaat (kg/m2) |
Perm. Bel.(kN/m2) | 1 veld ^ ^ | 2 velden ^ ^ ^ | 3 velden ^ ^ ^ ^ |

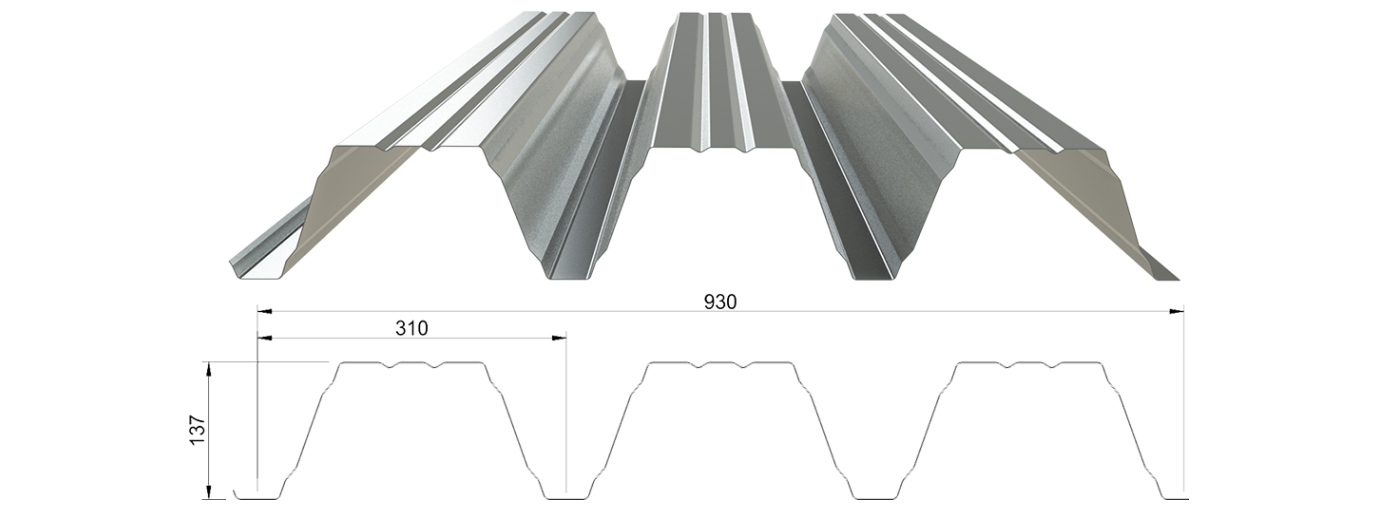

| 137R/930 LOPL = 160 mm |
0,75 | 9,50 | 0,22 | 5,49 | 6,89 | 6,73 |
| ” ” | 0,88 | 11,14 | 0,23 | 5,81 | 7,49 | 7,04 |
| ” ” | 1,00 | 12,66 | 0,25 | 6,04 | 7,76 | 7,26 |
| ” ” | 1,13 | 14,30 | 0,26 | 6,28 | 8,03 | 7,50 |
| ” ” | 1,25 | 15,83 | 0,28 | 6,47 | 8,26 | 7,68 |
| ” ” | 1,50 | 18,99 | 0,31 | 6,81 | 8,66 | 8,02 |
Permanente belasting Steenwol-Isolatie.
| Profielplaattype | Dikte (mm) | Staalplaat (kg/m2) |
Perm. Bel. (kN/m2) |
1 veld ^ ^ | 2 velden ^ ^ ^ | 3 velden ^ ^ ^ ^ |
| 137R/930 LOPL = 160 mm |
0,75 | 9,50 | 0,35 | 5,31 | 6,49 | 6,54 |
| ” ” | 0,88 | 11,14 | 0,36 | 5,62 | 7,29 | 6,86 |
| ” ” | 1,00 | 12,66 | 0,38 | 5,85 | 7,55 | 7,08 |
| ” ” | 1,13 | 14,30 | 0,39 | 6,08 | 7,83 | 7,31 |
| ” ” | 1,25 | 15,83 | 0,41 | 6,27 | 8,05 | 7,50 |
| ” ” | 1,50 | 18,99 | 0,44 | 6,61 | 8,45 | 7,84 |
